نظام تشحيم أوتوماتيكي لحفارات ثقوب التفجير الدوارة
أولاً. نظرة عامة على نظام التشحيم الأوتوماتيكي لحفارات الحفر الدوارة
تُستخدم حفارات ثقوب التفجير الدوارة على نطاق واسع في صناعات التعدين والأنفاق والطاقة. تعمل هذه الآلات في ظروف عمل قاسية للغاية، بما في ذلك مستويات الغبار العالية والاهتزاز الشديد والتشغيل المستمر عالي الأحمال.
يضمن نظام التشحيم الأوتوماتيكي (نظام التشحيم المركزي) تشحيمًا مستمرًا ودقيقًا لجميع المكونات الحيوية، مما يحسن بشكل كبير من موثوقية المعدات ويقلل من تكاليف الصيانة.
ثانياً. تحليل نقاط التشحيم لحفارات ثقوب التفجير الدوارة
1. نقاط التشحيم الرئيسية
تشمل حفارات الحفر الدوارة النموذجية نقاط التشحيم التالية:
آلية الدوران (محمل الدوران، التروس)
نظام التغذية (قضبان التوجيه، المكونات المنزلقة)
نقاط توصيل قضيب الحفر
أنظمة المحامل (محامل العمود الرئيسي، المحامل الدوارة)
السلاسل ومكونات النقل
نقاط التشحيم الهيدروليكية المساعدة
العدد النموذجي لنقاط التشحيم: 15–30 (حسب تكوين الطراز)
2. مشاكل التشحيم اليدوي
تشحيم غير متساوٍ ونقاط تشحيم مفقودة
التشحيم الزائد أو الناقص مما يسبب التآكل أو الهدر
مخاطر سلامة بسبب نقاط التشحيم المرتفعة
تلوث الغبار يؤثر على جودة الشحم
توقف متكرر وتكلفة صيانة عالية
الخلاصة: التشحيم اليدوي لا يمكنه تلبية متطلبات معدات التعدين الحديثة.
ثالثاً. تكوين نظام التشحيم الأوتوماتيكي لحفارات الحفر
1. أنواع الأنظمة الموصى بها
بالنسبة لبيئات التعدين القاسية، يوصى بالأنظمة التالية:
نظام التشحيم المركزي
نظام التشحيم أحادي الخط
2. مكونات النظام
يشمل التكوين النموذجي:
مضخة شحم كهربائية Lubestar
موزع تقدمي أحادي الخط VL-1
خطوط التشحيم الرئيسية + نظام الأنابيب الفرعية
وحدة تحكم (مؤقت أو نظام تحكم قائم على PLC)
يوفر هذا التكوين حلاً مستقرًا وفعالًا لنظام تشحيم الشحم الأوتوماتيكي لحفارات التعدين.
رابعاً. مزايا مضخة الشحم الكهربائية Lubestar
1. ميزات الأداء الرئيسية
محرك تيار مستمر بدون فرش
كفاءة عالية، خرج مستقر، عمر خدمة طويل
خيارات سعة خزان متعددة
مناسبة لطرازات حفارات مختلفة
خرج ضغط مستقر
تشغيل موثوق في ظروف الاهتزاز العالي
تصنيف حماية IP65
مقاوم للغبار والماء لبيئات التعدين
تصميم هيكلي للخدمة الشاقة
متانة عالية وعمر خدمة ممتد

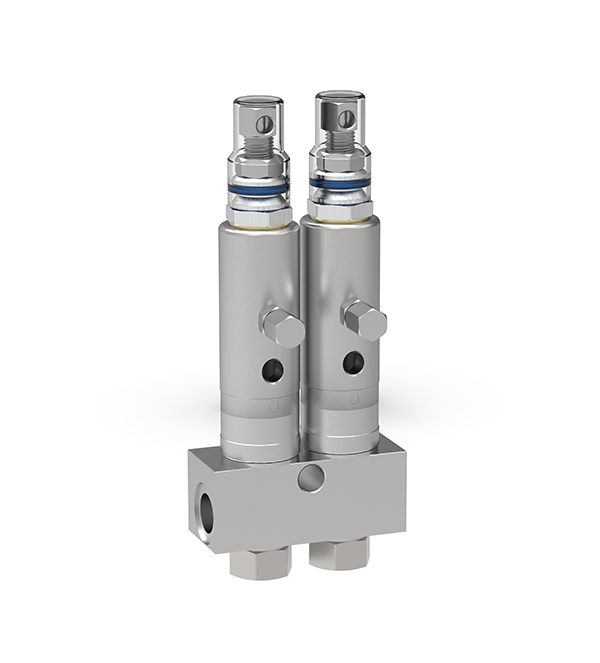

خامساً. موزع VL-1 أحادي الخط
1. مزايا المنتج
خرج مقنن مستقل لكل نقطة تشحيم
سهولة اكتشاف الأعطال (إمكانية مراقبة الانسداد)
تكوين قابل للتوسع متعدد النقاط
توزيع شحم مستقر وموثوق
النظام مثالي لتطبيقات التشحيم الموزع متعدد النقاط مثل حفارات الحفر الدوارة.
سادساً. مبدأ عمل نظام التشحيم الأوتوماتيكي
عملية تشغيل النظام:
تقوم وحدة التحكم بتنشيط مضخة التشحيم بناءً على فاصل زمني محدد مسبقًا
يتم توصيل الشحم عبر الخط الرئيسي
تقوم موزعات VL-1 بتوزيع الشحم بالتتابع
تتلقى كل نقطة تشحيم كمية مقننة من الشحم
يتوقف النظام بعد إكمال دورة واحدة
النتيجة:
تشغيل بدون طيار + تشحيم أوتوماتيكي دقيق
سابعاً. تصميم هيكل النظام
1. هيكل النظام النموذجي
مضخة التشحيم → خط الأنابيب الرئيسي → مجموعة موزعات VL-1 → نقاط التشحيم
2. توصيات التصميم
استخدم 1–3 مجموعات موزعات حسب عدد نقاط التشحيم
خرج شحم قابل للتعديل لكل نقطة تشحيم
تحسين تخطيط الأنابيب لتقليل فقدان الضغط
تخطيط تركيب مناسب لسهولة الوصول للصيانة
ثامناً. إرشادات التشغيل والصيانة
1. اختيار الشحم
يوصى بشحم عالي الالتصاق
مقاومة عالية للماء مطلوبة
يوصى بدرجة NLGI 1 أو 2
مناسب لتطبيقات التعدين الشاقة
2. قائمة الفحص اليومي
فحص حالة تشغيل مضخة التشحيم
فحص الأنابيب بحثًا عن تسرب أو تلف
التحقق من تشغيل الموزع
تأكيد خرج الشحم في جميع نقاط التشحيم
3. منع المشكلات الشائعة
منع دخول الغبار؛ تنظيف الموصلات بانتظام
منع الانسداد؛ تركيب أنظمة ترشيح
استخدم شحمًا منخفض الحرارة في البيئات الباردة
جدول الصيانة
1) أسبوعياً: فحص تشغيل النظام
2) شهرياً: فحص الأنابيب والموزع
3) ربع سنوي: تجديد أو استبدال الشحم
تاسعاً. مزايا أنظمة التشحيم الأوتوماتيكي لحفارات التعدين
1. تقليل معدل أعطال المعدات
2. إطالة عمر خدمة المكونات الرئيسية
3. خفض تكاليف الصيانة والعمالة
4. زيادة وقت تشغيل الماكينة
5. تحسين كفاءة الإنتاج الإجمالية
