أنظمة التشحيم ذات الخطين
يمكن استخدام أنظمة CISO الأوتوماتيكية ذات الخطين في الأنظمة الكبيرة التي تحتوي على نقاط تشحيم متفرقة تتطلب كميات تشحيم متفاوتة. تستخدم أنظمة التشحيم المركزية ذات الخطين هذه خطين رئيسيين يتم تزويدهما بالتناوب بمادة التشحيم من مضخة عالية الضغط عبر صمام تحويل بضغط يصل إلى 400 بار (5 800 رطل لكل بوصة مربعة) يتم توصيل الخطوط الفرعية، على طول الخطوط الرئيسية، بأجهزة قياس ثنائية الخط لتزويد كمية كبيرة من مادة التشحيم إلى نقاط التشحيم داخل أنظمة التشحيم ثنائية الخط الكبيرة، يتم استخدام مفاتيح ضغط نهاية الخط للتحكم في أنظمة التشحيم المركزية ذات الخطين ومراقبتها.
منتجات أنظمة التشحيم ذات الخطين

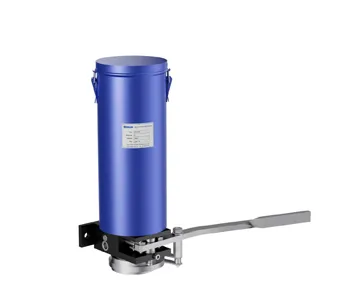

مضخة MTP اليدوية
مناسبة لأنظمة التشحيم ثنائية الخط والتقدمية
ZP08/14/24 مضخة تزييت
تستخدم بشكل أساسي في أنظمة الخط المزدوج أو كمضخات إمداد، وتعمل مضخات ZP08/14/24 بضغط أقصى يبلغ 400 بار (5 800 رطل لكل بوصة مربعة).
أجهزة قياس الشحم ثنائية الخط DSG
مصممة للأنظمة ثنائية الخط بضغوط تصل إلى 400 bar (5 800 psi)، تتوفر أجهزة القياس DSG القوية المصنوعة من الفولاذ المجلفن بما يصل إلى ثمانية مخارج. يتميز كل زوج من المخارج بدبوس مؤشر للفحص البصري.
أجهزة القياس DSKH
تم تصميم أجهزة القياس DSKH المتينة المصنوعة من الفولاذ المجلفن لأنظمة الخط المزدوج بضغوط تصل إلى 400 بار (5,800 رطل/بوصة مربعة).
أجهزة القياس ثنائية الخط DSL
أجهزة القياس DSL، المصنوعة من الفولاذ المجلفن المتين، مصممة لأنظمة الخط المزدوج ويمكنها تحمل ضغوط تصل إلى 400 bar (5 800 psi). هذه الأجهزة، المتوفرة بما يصل إلى ثمانية منافذ، تتميز بدبوس مؤشر على كل زوج من المنافذ للمراقبة البصرية.
صمام التحويل الكهربائي WP-C
صمام التحويل الكهربائي WP-C، وهو جهاز تحكم احتجاز متكامل، يستخدم محرك تباطؤ DC عالي العزم لدفع حركة قلب الصمام المنزلق. تفتح هذه الحركة خط أنابيب إمداد الزيت وتغلقه أو تغير اتجاه إمداد الزيت.
صمامات التبديل الهيدروليكية DU-C
صُممت أساساً لأنظمة التزييت ثنائية الخط، تقوم صمامات التبديل الهيدروليكية DU-C بتصريف مادة التشحيم من المضخة بالتناوب إلى أحد الخطين الرئيسيين. يتم ربط الخط الآخر بوصلة خط العودة للمضخة. ضغط التبديل لهذه الصمامات قابل للتعديل.
MC-Ⅰ صندوق التحكم في النظام
تم تصميم جهاز التحكم MC-Ⅰ خصيصًا لإدارة والتحكم في نظام التشحيم المركزي. تتحكم البطاقة المخصصة المثبتة داخل الجهاز في جميع إشارات الدخل والخرج للنظام.
مفاتيح ضغط نهاية الخط EPW
مفاتيح ضغط نهاية الخط EPW، المكونات الحاسمة في نظام تزييت ثنائي الخط، صُممت للإشراف على النظام. تحدد الضغط في نهاية الخط الرئيسي المعني وتبدأ إجراء التحويل.

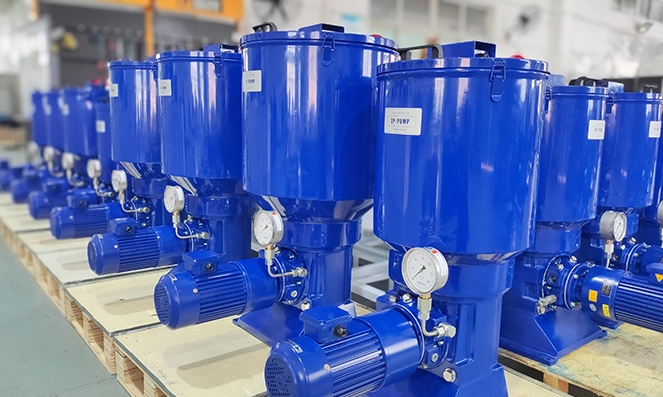

تنبيهات حول منتجات أنظمة التشحيم الأوتوماتيكية ثنائية الخط
- مناسبة للأنظمة الكبيرة ذات نقاط التشحيم الموزعة
- تتعامل مع كميات تشحيم متفاوتة لكل نقطة
- تشغيل بضغط عالٍ يصل إلى 400 بار (5800 رطل لكل بوصة مربعة)
- خطان رئيسيان يتم تزويدهما بالتناوب لتشحيم مستمر
- مفاتيح ضغط في نهاية الخط للمراقبة الأوتوماتيكية
- أداء موثوق في البيئات الصناعية الصعبة

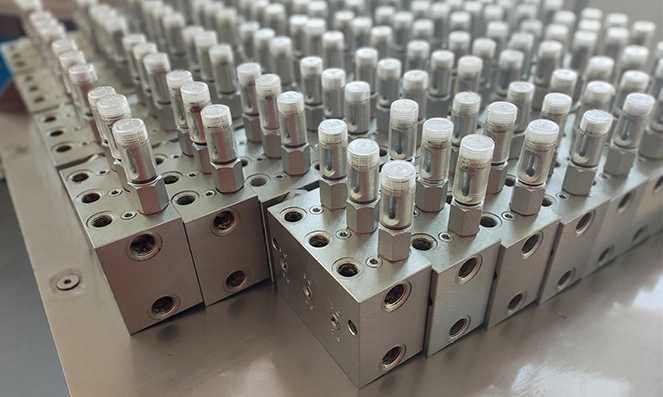

تركيب منتجات أنظمة التشحيم الأوتوماتيكية ثنائية الخط
يجب تركيب أنظمة التشحيم ثنائية الخط من CISO في مواقع يسهل الوصول إليها على الماكينة. قم بتوصيل خطي الإمداد الرئيسيين بصمام التبديل، الذي يضغط على كل خط بالتناوب. قم بتركيب وحدات القياس ثنائية الخط في الخطوط الفرعية بالقرب من نقاط التشحيم قدر الإمكان. قم بتركيب مفاتيح ضغط نهاية الخط عند أبعد نقطة في كل خط رئيسي لمراقبة ضغط النظام وتشغيل التبديل التلقائي للخط. يجب أن تكون جميع خطوط الأنابيب مصممة لتحمل أقصى ضغط للمضخة والذي يصل إلى 400 بار.

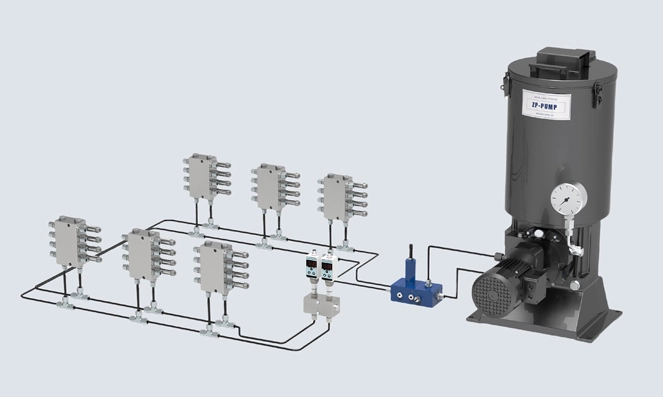

مكونات نظام التشحيم الأوتوماتيكي ثنائي الخط من CISO
مضخات التشحيم
- A مضخة تشحيم ZP01/02
- B مضخة تشحيم ZP08/14/24
وحدات القياس
- 1 وحدات قياس ثنائية الخط DSG
- 2 وحدات قياس ثنائية الخط DSL
- 3 وحدات قياس DSKH
الصمامات والتحكم
- 4 صمام تبديل كهربائي WP-C
- 5 صمامات تبديل هيدروليكية DU-C
- 6 صندوق تحكم النظام MC-Ⅰ
- 7 مفاتيح ضغط نهاية الخط EPW
الأسئلة الشائعة حول أنظمة التشحيم ثنائية الخط
أنظمة التشحيم التقدمي مقابل أنظمة التشحيم أحادية الخط مقابل أنظمة التشحيم ثنائية الخط مقابل أنظمة تشحيم السلاسل
| الميزة | أنظمة التشحيم التقدمي | أنظمة التشحيم أحادية الخط | أنظمة التشحيم ثنائية الخط | نظام تشحيم الآلات الزراعية |
|---|---|---|---|---|
| التعريف | نظام التشحيم التقدمي هو نظام تشحيم فعال يستخدم للمعدات الميكانيكية، حيث يوفر مادة التشحيم بشكل تدريجي لأجزاء مختلفة من المعدات لضمان حصول كل جزء على كمية كافية من التشحيم. | تقوم مضخة التشحيم بتوصيل مادة التشحيم تلقائيًا إلى موزع التشحيم عبر خط إمداد واحد. يخدم كل موزع نقطة تشحيم واحدة فقط ويمكن ضبطه لتوفير الجرعة الدقيقة المطلوبة من الشحم أو الزيت. | يمكن استخدام الأنظمة ثنائية الخط في الأنظمة الكبيرة ذات نقاط التشحيم الموزعة التي تتطلب كميات تشحيم متفاوتة. تستخدم هذه الأنظمة خطين رئيسيين يتم تزويدهما بالتناوب بمادة التشحيم من مضخة عالية الضغط. | نظام التشحيم الأوتوماتيكي للآلات الزراعية هو نظام ذكي يوفر تشحيمًا كميًا ومحددًا زمنيًا للمكونات الرئيسية للآلات الزراعية. من خلال مضخة تشحيم وجهاز توزيع، يقوم بتوصيل الشحم أو زيت التشحيم بدقة إلى كل نقطة احتكاك، مما يضمن التشغيل المستقر للمعدات حتى في ظل الأحمال العالية والبيئات المتربة والرطبة. يمكن لهذا النظام أن يقلل بشكل كبير من الصيانة اليدوية، ويخفض معدلات الأعطال، ويطيل عمر المعدات، مما يحسن الكفاءة التشغيلية الإجمالية وموثوقية الآلات الزراعية. |
| المكونات الأساسية |
|
|
|
|
| مبدأ العمل | يتم ضخ مادة التشحيم عبر الخطوط الرئيسية إلى الموزع التقدمي بواسطة المضخة. يتم توصيل مادة التشحيم "بشكل تقدمي" إلى نقطة الاحتكاك. تتم مراقبة دورة الموزع التقدمي بصريًا أو كهربائيًا. | يتم تطبيق قيم الجرعات على الخط الرئيسي بواسطة المضخة – صمامات قياس ديناميكية تعمل مع زيادة الضغط، وعناصر قياس ثابتة تعمل مع بناء ضغط بطيء. وبالتالي تنقل الكمية المناسبة من مادة التشحيم إلى نقطة الاحتكاك. خلال مرحلة التخفيف التالية، يتم إعادة تكديس مادة التشحيم في صمامات القياس لعملية التشحيم التالية. | يمكن استخدام أنظمة CISO ثنائية الخط في الأنظمة الكبيرة ذات نقاط التشحيم الموزعة التي تتطلب كميات تشحيم متفاوتة. تستخدم هذه الأنظمة خطين رئيسيين يتم تزويدهما بالتناوب بمادة التشحيم من مضخة عالية الضغط عبر صمام تبديل بضغط يصل إلى 400 بار (5800 رطل لكل بوصة مربعة). يتم توصيل الخطوط الفرعية، على طول الخطوط الرئيسية، بوحدات قياس ثنائية الخط لتوفير كمية كبيرة من مادة التشحيم لنقاط التشحيم. في الأنظمة ثنائية الخط الكبيرة، يتم استخدام مفاتيح ضغط نهاية الخط للتحكم في النظام ومراقبته. | تقوم أنظمة التشحيم الأوتوماتيكية للآلات الزراعية بتوصيل الزيت أو الشحم تلقائيًا وبشكل دوري وبكميات دقيقة أثناء تشغيل المعدات. تقوم مضخات التشحيم التي تعمل بالكهرباء أو الميكانيكية بتوصيل مواد التشحيم عبر الموزعات أو الأنابيب إلى كل نقطة تشحيم، مما يحافظ على تشحيم المحامل والسلاسل والتروس والمكونات الحرجة الأخرى بشكل جيد، مما يقلل التآكل ويطيل عمر الخدمة. |
| المزايا |
|
|
|
|
