أنظمة التشحيم الآلي للشاحنات القلابة المفصلية

تُستخدم الشاحنات القلابة المفصلية على نطاق واسع في التعدين وبناء البنية التحتية ومشاريع نقل التربة الكبيرة، وتؤدي أداءً ممتازًا في الظروف القاسية بفضل قدراتها الفائقة على الطرق الوعرة وسعة التحميل العالية.

ومع ذلك، تعمل هذه الماكينات عادةً بشكل مستمر لفترات طويلة تحت أحمال ثقيلة واهتزازات شديدة وغبار وتضاريس معقدة، مما يفرض متطلبات عالية جدًا على تشحيم الأجزاء المتحركة الحرجة. يمكن أن يؤدي التشحيم غير الكافي إلى تآكل مفرط في المسامير والبطانات والمحامل، مما يقلل من موثوقية المعدات ويزيد من تكاليف الصيانة.

يضمن تركيب نظام تشحيم آلي تزييتًا مستمرًا ودقيقًا للمكونات الحرجة، مما يقلل من وقت التوقف ويطيل عمر المعدات.

يقدم هذا المقال 17 نقطة تشحيم حرجة في الشاحنات القلابة المفصلية ويوفر حلاً كاملاً لنظام التشحيم المركزي يعتمد على مضخة التشحيم الكهربائية CISOLUBE GT أو GP203 + الموزع التقدمي DSP / DSPP.

I. لماذا تحتاج الشاحنات القلابة المفصلية إلى أنظمة تشحيم آلية

تحتوي الشاحنات القلابة المفصلية على العديد من نقاط المفاصل عالية التحميل والمحامل ومسامير التوصيل، مما يتطلب تشحيمًا مستمرًا أثناء التشغيل.

يواجه التزليق اليدوي التقليدي عادةً المشكلات التالية:

1. نقاط التشحيم موزعة على نطاق واسع، مما يؤدي إلى انخفاض كفاءة الصيانة.

2. بعض نقاط التشحيم مخفية ويمكن تفويتها بسهولة.

3. دورات التشحيم غير مستقرة، مما يسرع من تآكل المكونات.

4. الاستهلاك المفرط للشحم، مما يؤدي إلى الهدر. أنظمة التشحيم المركزية الآلية، من خلال تزويد الشحم الموقوت والكمي والمنتظم، تضمن تزييتًا مستقرًا في كل نقطة تشحيم، وبالتالي حل المشكلات المذكورة أعلاه تمامًا.

II. 17 نقطة تشحيم رئيسية في الشاحنات القلابة المفصلية

عادةً ما تتطلب الشاحنة القلابة المفصلية النموذجية تشحيمًا عند حوالي 17 نقطة تشحيم رئيسية.

تتوزع نقاط التشحيم هذه بشكل رئيسي في الأنظمة التالية:

1. نظام التوجيه

مسمار أسطوانة التوجيه اليسرى

مسمار أسطوانة التوجيه اليمنى

تؤثر هذه المكونات بشكل مباشر على خفة حركة التوجيه وثبات التعامل مع المركبة.

2. هيكل المفصل المركزي

مسمار المفصل المركزي

يربط هذا المكون الإطارين الأمامي والخلفي للمركبة وهو الهيكل الأساسي للتوجيه المفصلي، كما يتحمل أحمالاً ميكانيكية كبيرة.

3. نظام تأرجح التعليق

جلبة تأرجح قضيب الجر

تمتص هذه الآلية الصدمات والاهتزازات المتولدة أثناء تشغيل المركبة.

4. نظام رفع صندوق الحمولة

مسمار قاعدة أسطوانة الرفع

مسمار طرف قضيب أسطوانة الرفع

يضمن التشحيم الجيد تشغيلًا سلسًا وموثوقًا لآلية الرفع.

5. هيكل مفصلة صندوق الحمولة

مسمار مفصلة صندوق الحمولة

مسمار مفصلة الباب الخلفي

تتحرك هذه المكونات بشكل متكرر أثناء عمليات التحميل والتفريغ، وبالتالي تتطلب تشحيمًا مستمرًا.

6. نقاط توصيل هيكلية أخرى

اعتمادًا على طراز المركبة، قد يتم تضمين نقاط التشحيم التالية أيضًا:

مسمار وصلة التعليق

مسمار توصيل الإطار

وصلة قضيب الموازنة

نقاط المفصلات الهيكلية

بشكل عام، تحتوي الشاحنة القلابة المفصلية عادةً على ما يقرب من 17 نقطة تشحيم تتطلب تزييتًا منتظمًا.

III. حل التشحيم الآلي للشاحنات القلابة المفصلية من CISOLUBE

بالنسبة لاحتياجات تشحيم المعدات الثقيلة، تقدم CISOLUBE حلول أنظمة تشحيم مركزية آلية موثوقة.

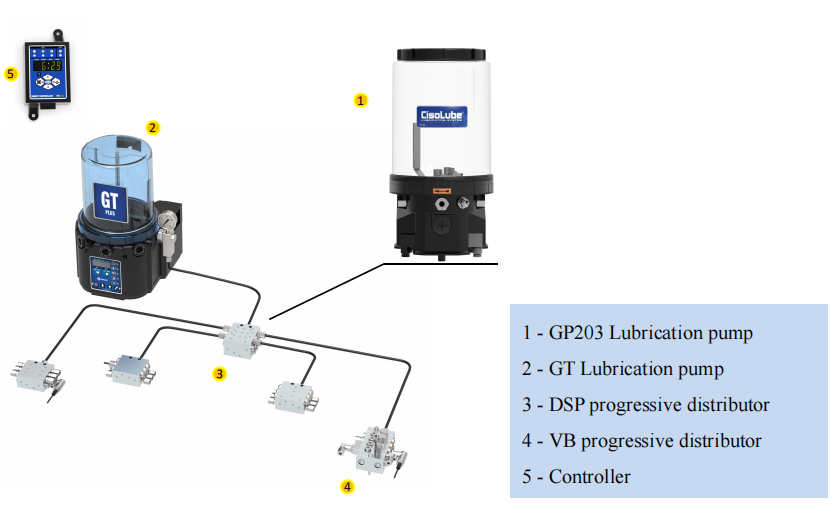

(I.) تشمل الأنظمة النموذجية:

1. مضخة التشحيم الكهربائية GT أو GP203

2. الموزع التقدمي DSP أو DSPP

3. خطوط التشحيم عالية الضغط

4. جهاز التحكم ونظام المراقبة

ينتمي هذا التكوين إلى نظام التشحيم التقدمي، ويُستخدم على نطاق واسع في:

آلات البناء

معدات التعدين

المركبات الثقيلة

الآلات والمعدات الزراعية

(II.) اختيار مضخة التشحيم: مضخات التشحيم الكهربائية GT و GP203

مضخة التشحيم هي قلب الطاقة لنظام التشحيم الآلي.

الـ مضخات التشحيم الكهربائية من سلسلة CISOLUBE GT و مضخات التشحيم الكهربائية GP203 مصممة خصيصًا للمعدات الثقيلة.

الميزات الرئيسية

1. خرج شحم عالي الضغط

2. التحكم الآلي في دورة التشحيم

3. متوافقة مع شحم NLGI 0-2

4. تصميم مدمج وسهل التركيب

5. مناسبة للبيئات عالية الاهتزاز والمغبرة

بالنسبة للشاحنات القلابة المفصلية التي تحتوي على 17 نقطة تشحيم، توفر كل من GT و GP203 إمدادًا مستقرًا وموثوقًا بالشحم.

(III.) توزيع التشحيم: الموزع التقدمي DSP / DSPP

يُستخدم الموزع التقدمي CISOLUBE DSP والموزع التقدمي DSPP لتوزيع الشحم بدقة على كل نقطة تشحيم.

مبدأ العمل

عندما يدخل الشحم إلى الموزع:

1. يتحرك المكبس الداخلي بالتتابع

2. يوزع كل مخرج كمية مقاسة من الشحم

3. تتلقى كل نقطة تشحيم التزييت بالتسلسل.

المزايا التقنية

1. قياس دقيق للشحم

2. قابل للتوسع لتغطية نقاط تشحيم متعددة

3. تصميم قوي مناسب للمعدات الثقيلة

4. موثوقية عالية حتى في البيئات القاسية

من خلال الجمع بين عدة موزعات، يمكن للنظام تغطية 17 نقطة تشحيم أو أكثر بسهولة.

(IV.) سير عمل نظام التشحيم الآلي

يعمل النظام على النحو التالي:

1. يبدأ جهاز التحكم مضخة التشحيم.

2. يتم توصيل الشحم إلى خط التغذية الرئيسي بالزيت.

3. يدخل الشحم إلى الموزع التقدمي DSP / DSPP.

4. يزود الموزع كل نقطة تشحيم بالشحم بالتتابع.

5. يتوقف النظام تلقائيًا في نهاية دورة التشحيم.

6. يمكن للنظام العمل تلقائيًا وفقًا لفترات وقت التشحيم المحددة، مما يضمن تشحيمًا مستمرًا وموثوقًا للمعدات أثناء التشغيل.

(V.) مزايا نظام التشحيم الآلي

يوفر تركيب نظام التشحيم الآلي CISOLUBE على الشاحنات القلابة المفصلية العديد من المزايا:

1. تقليل تآكل المعدات.

2. يقلل التشحيم المستمر من الاحتكاك ويطيل عمر المسامير والبطانات والمحامل.

3. تقليل تكاليف الصيانة.

4. يقلل التشحيم الآلي من التزليق اليدوي وهدر الشحم.

5. تحسين موثوقية المعدات.

6. المكونات الحرجة دائمًا مشحمة جيدًا.

7. زيادة كفاءة الإنتاج.

8. تقليل وقت التوقف للصيانة اليدوية، مما يزيد من استغلال المعدات.

9. إطالة عمر المعدات.

10. تقليل كبير في تآكل الوصلات الهيكلية.

IV. الخاتمة

بالنسبة للشاحنات القلابة المفصلية التي تعمل في بيئات التعدين والهندسة، أصبح تركيب نظام تشحيم مركزي آلي موثوق جزءًا أساسيًا من صيانة المعدات.

باستخدام مضخة التشحيم CISOLUBE GT أو GP203 بالتزامن مع الموزع التقدمي DSP أو DSPP، يمكن توفير تشحيم دقيق وموثوق لحوالي 17 نقطة تشحيم حرجة، مما يقلل بشكل كبير من تكاليف الصيانة ويحسن أداء المعدات.

V. الأسئلة الشائعة (FAQ)

1. ما هو نظام التشحيم الآلي للشاحنات القلابة المفصلية؟

نظام التشحيم الآلي هو حل تشحيم مركزي يزود الشحم تلقائيًا إلى نقاط تشحيم متعددة عبر مضخة تشحيم وموزع، مما يقلل من التآكل ويحسن موثوقية المعدات.

2. كم عدد نقاط التشحيم الموجودة عادةً في الشاحنة القلابة المفصلية؟

تتطلب معظم الشاحنات القلابة المفصلية تشحيم حوالي 17 نقطة تشحيم حرجة، بما في ذلك:

مسمار أسطوانة التوجيه

مسمار المفصل المركزي

مسمار رفع الصندوق

نقاط توصيل التعليق، إلخ.

3. ما أنواع المعدات التي تستخدم أنظمة التشحيم الآلي؟ تُستخدم أنظمة التشحيم الآلي على نطاق واسع في:

آلات البناء

معدات التعدين

الحفارات

اللوادر ذات العجلات

الشاحنات القلابة المفصلية

الآلات والمعدات الزراعية

4. لماذا تختار نظام التشحيم التقدمي؟

تضمن أنظمة التشحيم التقدمية أن تتلقى كل نقطة تشحيم الشحم بالتتابع ويمكنها اكتشاف الانسدادات بسرعة، مما يجعلها مستخدمة على نطاق واسع في تشحيم المعدات الثقيلة.

5. لماذا تختار نظام التشحيم CISOLUBE؟

تتميز أنظمة التشحيم CISOLUBE بما يلي:

موثوقية عالية

تشحيم بقياس دقيق

تصميم قوي ومتين

مناسبة بشكل مثالي لتشحيم معدات التعدين والآلات الثقيلة التي تعمل في ظروف قاسية.
