كيفية اختيار حاقن الشحم المناسب لأنظمة التشحيم ذات الخط الواحد

مقدمة

في نظام التشحيم ذي الخط الواحد، يُعد حاقن الشحم مكونًا أساسيًا يحدد دقة التشحيم وعمر الخدمة للمحامل وموثوقية النظام.

إن اختيار حاقن الشحم المناسب لا يقتصر على مطابقة أحجام الأسنان، بل يتطلب تقييمًا شاملاً للعوامل التالية:

1- متطلبات الشحم لكل نقطة تشحيم

2- ضغط تشغيل النظام

3- ظروف درجة الحرارة المحيطة

4- الحمل الواقع على الجزء المشحم

5- مسافة الأنبوب من المضخة إلى حاقن الشحم

6- سيناريوهات التطبيق الصناعي

سيشرح هذا الدليل بشكل منهجي كيفية اختيار حاقن الشحم بشكل صحيح ويقدم تحليلًا مقارنًا احترافيًا لموديلات سلسلة CISOLUBE VL.

ما هو حاقن الشحم في نظام التشحيم ذي الخط الواحد؟

في نظام التشحيم ذي الخط الواحد: تقوم مضخة التشحيم بضغط خط الزيت الرئيسي؛ يقوم كل حاقن شحم بتوزيع كمية ثابتة من الشحم وفقًا للإزاحة المحددة؛ يعود حاقن الشحم إلى وضعه تلقائيًا بعد تخفيف ضغط النظام، منتظرًا دورة التشحيم التالية. على عكس أنظمة التشحيم التقدمي، يعمل كل حاقن شحم في نظام الخط الواحد بشكل مستقل، مما يجعل اختيار الموديل أمرًا بالغ الأهمية.

الخطوة 1: تحديد إزاحة الشحم المطلوبة لكل نقطة تشحيم

هذا هو العامل الأكثر أهمية في الاختيار.

تختلف متطلبات مادة التشحيم بشكل كبير حسب مكونات المعدة المختلفة:

نوع التطبيق نطاق الإزاحة الموصى به

الآلات الدقيقة: 0.02 – 0.13 مل

المحامل القياسية: 0.13 – 1.3 مل

أعمدة الدبابيس الثقيلة: 0.5 – 5 مل

المعدات الدوارة الكبيرة: 1 – 8 مل

موديلات سلسلة VL الموصى بها:

1- التشحيم الدقيق ← حاقن الشحم VL-32

2- التطبيقات الصناعية القياسية ← VL-1

3- متطلبات التشحيم المتوسط ← VL-1X

4- المحامل الثقيلة ← VL-1XL

5- التشحيم الأحادي النقطة الكبير ← VL-11

الخطوة 2: تأكيد ضغط تشغيل النظام

تعمل أنظمة التشحيم ذات الخط الواحد عادةً عند 100 – 300 بار.

للأنظمة ذات متطلبات الضغط العالي مثل خطوط الأنابيب طويلة المسافة أو معدات التعدين: التوصية: VL-1XL (الحد الأقصى 414 بار)

الآلات الهندسية القياسية: VL-1 / VL-1X

الأنظمة الدقيقة منخفضة الضغط: VL-32

قد يؤدي تقدير الضغط غير الكافي في الاختيار إلى تفريغ غير كامل للشحم.

الخطوة 3: مراعاة درجة الحرارة المحيطة

تؤثر درجة الحرارة المحيطة على سيولة الشحم وعمر الخدمة للموانع.

الموديل نطاق درجة الحرارة

VL-1: -26°C إلى +176°C

VL-11: -40°C إلى +93°C

VL-1X / VL-1XL: الحد الأقصى 82°C

VL-32: الحد الأقصى 93°C

بيئات التعدين الباردة: يُوصى بـ VL-11

البيئات الصناعية عالية الحرارة: يُوصى بـ VL-1

الخطوة 4: تقييم عدد نقاط التشحيم

تتوفر حاقنات الشحم من سلسلة VL في مجموعة متنوعة من الأشكال المركبة:

مخرج واحد

مخرجان

ثلاثة مخارج

4 مخارج5 مخارج6 مخارج

الأنظمة المركزية ذات نقاط التشحيم المتعددة: اختر توليفات متعددة المخارج من VL-1 / VL-1X / VL-32

نقطة تشحيم كبيرة واحدة: اختر VL-11

الخطوة 5: مطابقة التطبيق الصناعي

للقطاعات الصناعية المختلفة متطلبات مميزة لحاقنات الشحم:

1- معدات التعدين، ضغط عالٍ، إزاحة كبيرة: VL-1XL / VL-11

2- الآلات الهندسية، ضغط متوسط، إزاحة قابلة للتعديل: VL-1 / VL-1X

3- صناعة الصلب والأسمنت، بيئة عالية الحرارة، محامل ثقيلة: VL-1 / VL-1XL

4- الأتمتة وأدوات الماكينات، تشحيم دقيق ومتناهي الصغر: VL-32

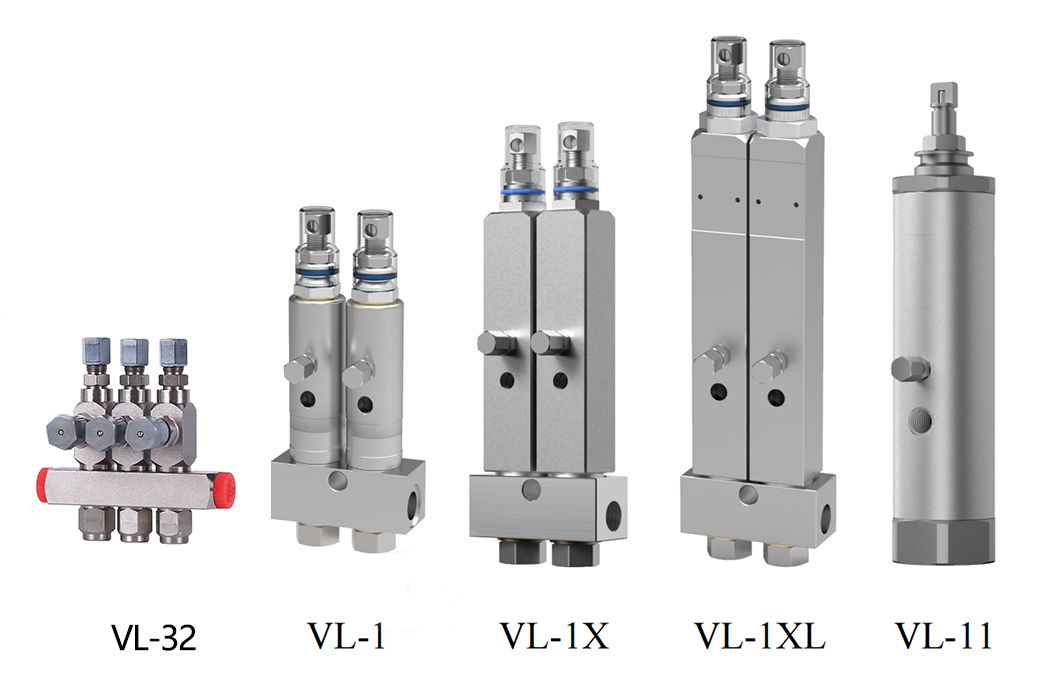

تحليل مقارن لموديلات حاقنات الشحم من سلسلة VL

الموديل	نطاق الإزاحة	الضغط الأقصى	السيناريوهات القابلة للتطبيق
VL-32	24 MPa	0.016–0.131 ml/cyc	التشحيم متناهي الصغر والدقيق
VL-1	241 bar	0.131–1.31 ml/cyc	التطبيقات الصناعية القياسية
VL-1X	441 bar	0.25–1.31 ml /cyc	متطلبات التشحيم المتوسط
VL-1XL	441 bar	0.57–5.00 ml /cyc	التطبيقات الثقيلة
VL-11	241 bar	0.82–8.2 ml/cyc	التشحيم الأحادي النقطة الكبير

أخطاء الاختيار الشائعة

1- اختيار الموديلات بناءً على أحجام الأسنان فقط

2- تجاهل فقدان الضغط في خطوط الأنابيب الطويلة

3- استخدام موديلات ذات إزاحة كبيرة للمحامل الصغيرة

4- إهمال حدود درجة الحرارة المحيطة

5- خلط إزاحات مختلفة دون إجراء حسابات النظام

لماذا تختار حاقنات الشحم من سلسلة CISOLUBE VL؟

1- إزاحة قابلة للضبط بدقة، متوفرة من الصلب الكربوني والفولاذ المقاوم للصدأ.

2- قدرة ضغط عالي تصل إلى 414 بار

3- مؤشر تشغيل مرئي

4- هيكل تجميعي معياري

5- سهولة الصيانة والاستبدال

6- مناسب لشحم بدرجات NLGI 0 و1 و2

قابل للتطبيق في التعدين والآلات الهندسية والصلب والأسمنت وطاقة الرياح والنفط والغاز وغيرها من الصناعات

توفر CISOLUBE حلاً كاملاً لنظام التشحيم ذي الخط الواحد، بما في ذلك مضخات التشحيم وحاقنات الشحم وأنظمة التحكم وخطوط الأنابيب والتركيبات. هذه الحلول هي جزء من نظام تشحيم مركزي أوتوماتيكي، مما يضمن تشحيمًا فعالاً ويقلل من متطلبات الصيانة.
